Simple-Draw
das Zeichnungsmodul
Simple-Draw – die automatische Zeichnung (IDW) für Autodesk Inventor

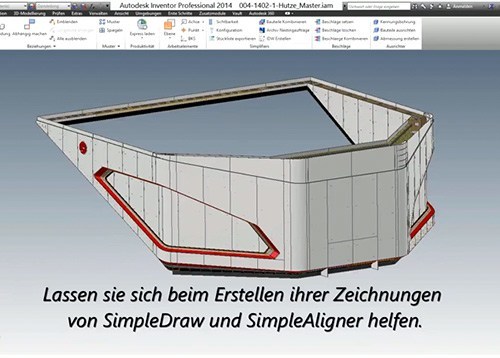

Das moderne Simple-Draw Erweiterungsmodul wurde explizit für die 3D Konstruktionssoftware Autodesk Inventor entwickelt, um die Erstellung von Fertigungszeichnungen zu automatisieren. Mit Simple-Draw erhalten Sie mit nur wenigen Mausklicks eine Fertigungszeichnung Ihrer verwendeten Bauteile.

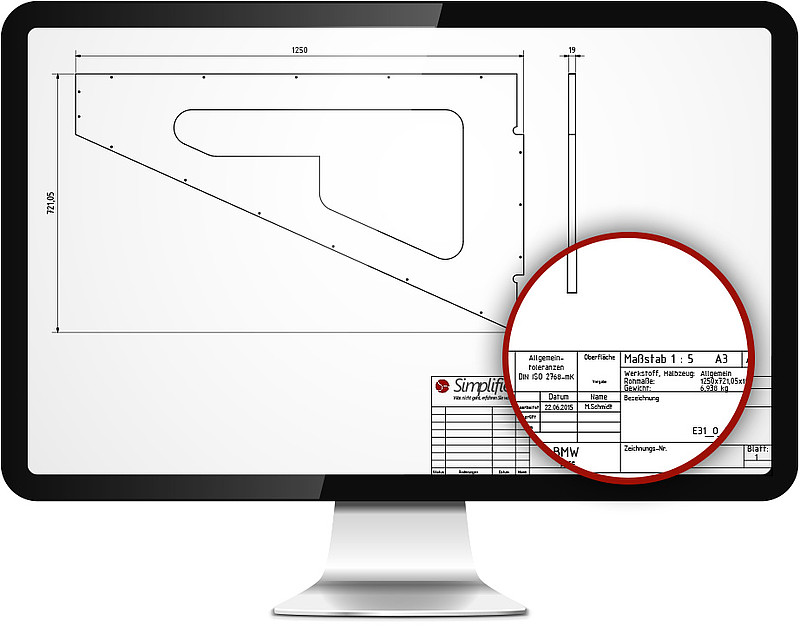

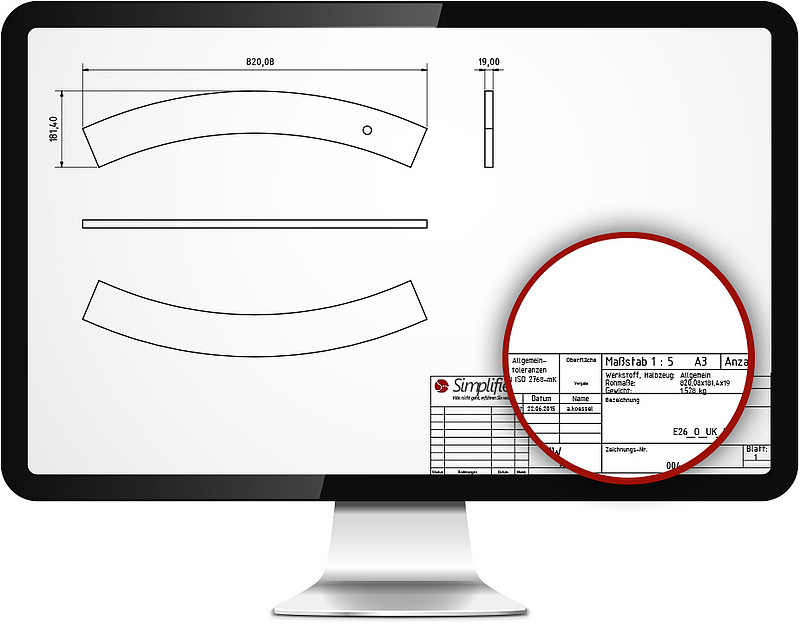

Es wird von jedem Bauteil automatisch eine IDW als Fertigungszeichnung erstellt und unter Anderem der Maßstab und die erforderlichen Ansichten des Bauteils ermittelt. Zusätzlich werden die Außenabmessungen am Bauteil platziert. Bei abgewickelten Bauteilen werden die Biegungsskizzen mit dargestellt.
Das Schriftfeld in den Fertigungszeichnungen wird ebenfalls automatisch mit gefüllt. Neben einer enormen Zeiteinsparung ist eine homogene und gleichmäßige Zeichnungsdarstellung garantiert.
Simple-Draw umfasst folgende Funktionen:
- Automatisches anlegen von IDW’s für Bauteile
- Automatische Platzierung der wichtigsten Ansichten, dabei wird die Ausrichtung und der Maßstab der Bauteile vollautomatisch gesteuert.
- Automatisches ausfüllen des Schriftkopfes
- Automatisches Bemaßung für Länge, Breite, Stärke
- IDW’s können direkt aus der Baugruppe erstellt werden.

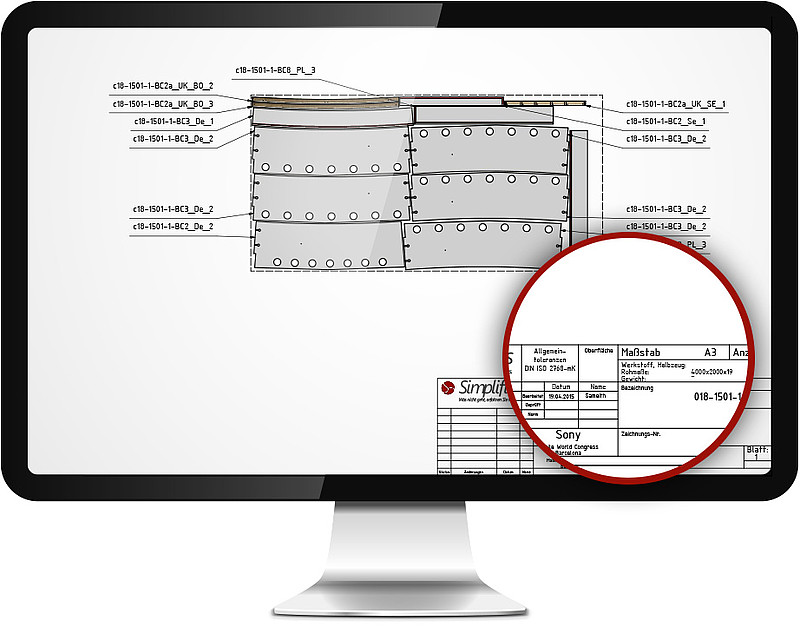

- Automatisches erstellen der Nesting Platten IDW
- Positionsnummern werden automatisch um die Ansicht angeordnet.
Ihre Vorteile durch die Arbeit mit Simple-Draw:
- starke Effizienzsteigerung
- mehr Zeit für den eigentlichen Konstruktionsprozess
- Reduzierung der Fehlerrisiken im Konstruktionsverlauf
- Kostenreduzierung
- Homogene und gleichmäßige Zeichnungsdarstellung
